103 Tipo enriquecimiento 3 terminales (enhancement)

La construcción básica de un mosfet de empobrecimiento canal n, consta de una placa base donde se construye el dispositivo que es de tipo p a partir de una base de silicio conocida como sustrato.

Tienen un canal conductor en su estado de reposo, que se debe hacer desaparecer mediante la aplicación de la tensión eléctrica en la compuerta, lo cual ocasiona una disminución de la cantidad de portadores de carga y una disminución respectiva de la conductividad.

Simbología mosfet 3

terminales enhancement.

105 UJT-P Uniunión

El transistor uniunión o transistor unijuntura (en inglés UJT: UniJuntion Transistor) es un tipo de transistor que contiene dos zonas semiconductoras. Tiene tres terminales denominados emisor (${\displaystyle E}$), base uno (${\displaystyle B_{1}}$) y base dos (${\displaystyle B_{2}}$). Está formado por una barra semiconductora tipo N, entre los terminales ${\displaystyle B_{1}-B_{2}}$, en la que se difunde una región tipo P+, el emisor, en algún punto a lo largo de la barra, lo que determina el valor del parámetro η, standoff ratio, conocido como razón de resistencias o factor intrínseco.

Simpología transistor UJT-P

104 UJT-N Uniunión

El transistor uniunión o transistor unijuntura es un tipo de transistor que contiene dos zonas semiconductoras. Tiene tres terminales denominados emisor (), base uno () y base dos (). Está formado por una barra semiconductora tipo N, entre los terminales , en la que se difunde una región tipo P+, el emisor, en algún punto a lo largo de la barra, lo que determina el valor del parámetro η, standoff ratio, conocido como razón de resistencias o factor intrínseco.

Simbología del

transistor UJT-N

Tubo de Rayos Catodicos

         Tubo de Rayos Catodicos



             Es una tecnología que permite visualizar imágenes mediante un haz de rayos catódicos constantemente dirigido contra una pantalla de vidrio recubierta de fósforo y plomo.



34,Polaridad de bobinado

                                                        POLARIDAD DE BOBINADO
IMAGEN:

SIMBOLOGÍA:

FUNCIONAMIENTO: Una bobina ideal en conntinua se comporta como un cortocircuito (conductor ideal), ya que al ser i(t) constante, es decir, no varía con el tiempo

35 generador de tensión continua

Generador de tensión continua

SIMBOLO:

IMAGEN:



FUNCIONAMIENTO: son maquinas que producen tensión su funcionamiento se reduce siempre al principio de la bobina giratorio dentro de un campo magnético. Si una armadura gira entre dos polos magnéticos fijos, la corriente en la armadura circula en un sentido durante la mitad de cada revolución,

Fototransistor NPN

Fototransistor NPN

                                                                ¿Qué es y como funciona?

Sensible a la luz, normalmente a los infrarojos. La luz incide sobre la región de base, generando portadores en ella. Esta carga de base lleva el transistor al estado de conducción.​ El fototransistor es más sensible que el fotodiodo por el efecto de ganancia propio del transistor.

Un fototransistor es igual a un transistor común, con la diferencia que el primero puede trabajar de 2 formas:

1. Como transistor normal con la corriente de base Ib (modo común).
2. Como fototransistor, cuando la luz que incide en este elemento hace las veces de corriente de base. Ip (modo de iluminación).

Puede utilizarse de las dos en formas simultáneamente, aunque el fototransistor se utiliza principalmente con el pin de la base sin conectar.

23 DIODO VARICAP

DIODO VARICAP

                                                                ¿Qué es y como funciona?


         El diodo Varicap conocido como diodo de capacidad variable o varactor, es un diodo que aprovecha determinadas técnicas constructivas para comportarse, ante variaciones de la tensión aplicada, como un condensador variable. Polarizado en inversa, este dispositivo electrónico presenta características que son de suma utilidad en circuitos sintonizados (L-C), donde son necesarios los cambios de capacidad.

donde C = capacidad del diodo con polarización inversa (Faradios)

V_d= voltaje de polarización inversa del diodo (Voltios), (${\displaystyle |V_{d}|}$ es la magnitud del voltaje de polarización inversa del diodo, siempre positiva)

C_d= C

Darlington NPN 76

Darlington NPN 76



              ¿Qué es y como funciona?

En electrónica, el transistor Darlington o AMP es un dispositivo semiconductor que combina dos transistores bipolares en un tándem en un único dispositivo.
Esta configuración sirve para que el dispositivo sea capaz de proporcionar una gran ganancia de corriente y, al poder estar todo integrado, requiere menos espacio que dos transistores normales en la misma configuración. La ganancia total del Darlington es el producto de la ganancia de los transistores individuales. Un dispositivo típico tiene una ganancia en corriente de 1000 o superior. También tiene un mayor desplazamiento de fase en altas frecuencias que un único transistor, de ahí que pueda convertirse fácilmente en inestable. La tensión base-emisor también es mayor, siendo la suma de ambas tensiones base-emisor, y para transistores de silicio es superior a 1.2V. La beta de un transistor o par darlington se halla multiplicando las de los transistores individuales. la intensidad del colector se halla multiplicando la intensidad de la base por la beta total.

22 DIODO ZENER

DIODO ZENER
                                                           ¿Qué es y como funciona?


Los diodos zener, zener diodo o simplemente zener, son diodos que están diseñados para mantener un voltaje constante en su terminales, llamado Voltaje o Tensión Zener (Vz) cuando se polarizan inversamente, es decir cuando está el cátodo con una tensión positiva y el ánodo negativa. Un zener en conexión con polarización inversa siempre tiene lamisma tensión en sus extremos (tensión zener).




Simbolo:

21 DIODO RECTIFICADOR

DIODO RECTIFICADOR

                                                                             ¿Qué es y como funciona?

Un diodo rectificador es uno de los dispositivos de la familia de los diodos más sencillos. El nombre diodo rectificador” procede de su aplicación, la cual consiste en separar los ciclos positivos de una señal de corriente alterna.

Si se aplica al diodo una tensión de corriente alterna durante los medios ciclos positivos, se polariza en forma directa; de esta manera, permite el paso de la corriente eléctrica.

ç

Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest.

Posee polarizacion directa cuando ingresa por el anodo es decir por el(+) positivo y posee polaracion indirecta cuando ingresa por el catodo (-) negativo.

20 Bascula D

BASCULA D
                                                         ¿Qué es y como funciona?

R1, R2 = 1 kΩ
R3, R4 = 10 kΩ

Un biestable (flip-flop en inglés), es un multivibrador capaz de permanecer en uno de dos estados posibles durante un tiempo indefinido en ausencia de perturbaciones.​ Esta característica es ampliamente utilizada en electrónica digital para memorizar información.

• Asíncronos: solamente tienen entradas de control. El más empleado es el biestable RS.
• Síncronos: además de las entradas de control posee una entrada de sincronismo o de reloj.

IMAGEN:

Transistor PNP 73



Transistor PNP 73



              ¿Qué es y como funciona?

Un transitor NPN es principalmente un interruptor digital que también puede funcionar como amplificador. Esta formado por cristales de silicio que tienen impurezas. Cuando estas impurezas son Boro, se le conoce como material P. Cuando las impurezas son por ejemplo, Arsénico, se le conoce como material N. Estos dos cristales poseen electrones de más y carecen de electrones lo que permite hacer fluir una corriente bajo ciertas condiciones eléctricas.

El generador de corriente alterna es un dispositivo que convierte la energía mecánica en energía eléctrica. El generador más simple consta de una espira rectangular que gira en un campo magnético uniforme.
El movimiento de rotación de las espiras es producido por el movimiento de una turbina accionada por una corriente de agua en una central hidroeléctrica, o por un chorro de vapor en una central térmica. En el primer caso, una parte de la energía potencial agua embalsada se transforma en energía eléctrica; en el segundo caso, una parte de la energía química se transforma en energía eléctrica al quemar carbón u otro combustible fósil.
Cuando la espira gira, el flujo del campo magnético a través de la espira cambia con el tiempo. Se produce una fem. Los extremos de la espira se conectan a dos anillos que giran con la espira, tal como se ve en la figura. Las conexiones al circuito externo se hacen mediante escobillas estacionarias en contacto con los anillos.

Si conectamos una bombilla al generador veremos que por el filamento de la bombilla circula una corriente que hace que se ponga incandescente, y emite tanta más luz cuanto mayor sea la velocidad con que gira la espira en el campo magnético. Con este ejemplo, completamos las tres formas que hay de variar con el tiempo el flujo de un campo magnético a través de una espira, F =B·S, como producto escalar de dos vectores, el vector campo B y el vector superficie S. Cuando el campo cambia con el tiempo. Cuando el área de la espira cambia con el tiempo. Cuando el ángulo entre el vector campo B y el vector superficie S cambia con el tiempo. Situación que se discute en esta página. Ley de Faraday y ley de Lenz Fuerza sobre los portadores de carga

49. CONDENSADOR VARIABLE

CONDENSADOR VARIABLE

Un condensador variable es un condensador cuya capacidad puede ser modificada intencionalmente de forma mecánica o electrónica. Son condensadores provistos de un mecanismo que tienen una capacidad ajustable entre diversos valores a elegir, o bien tienen una capacidad variable dentro de grandes límites. Los primeros se llaman trimmers y los segundos condensadores de sincronización, y son muy utilizados en receptores de radio, TV, etc, para igualar la impedancia en los sintonizadores de las antenas y fijar la frecuencia de resonancia para sintonizar la radio.

Variables mecánicamente

Principio de condensador rotativo.

Condensador rotativo.

La distancia entre las placas, o la cantidad de área de la superficie de la lámina que coincide, puede ser cambiada. La forma más común dispone un grupo de láminas semicirculares de metal en un eje rotatorio (“rotor”) ubicándose en los huecos existentes en una serie de láminas estacionarias (estátor) para que el área de solapamiento pueda cambiarse girando el eje. Se pueden usar como material dieléctrico láminas de plástico o de aire. Dependiendo de la forma de las placas rotatorias, se pueden crear varias funciones de capacidad según el ángulo, por ejemplo para obtener una escala de frecuencia lineal. Varios tipos de mecanismos de reducción de marchas se usan habitualmente para conseguir un control de sintonía más fino, por ejemplo para extender la variación de capacidad por un ángulo mayor, a menudo varias vueltas.

Los condensadores más baratos se construyen a partir de aluminio capeado y láminas de plástico que se prensan conjuntamente de forma variable usando un tornillo. Sin embargo, estos llamados "apretados" (squeezers) no pueden proporcionar una capacidad estable ni reproducible. También se usa una variante de esta estructura que se podría llamar "deslizador" y permite cambiar el área de solapamiento entre placas mediante el movimiento lineal de un conjunto de placas. Esto tiene numerosas ventajas prácticas en construcciones caseras o provisionales y se pueden encontrar en antenas de bucle resonante o radios de cristal. Los condensadores variables pequeños accionados por destornillador (por ejemplo, para establecer de forma precisa la frecuencia de resonancia en fábrica y que no se vuelva a ajustar) se llaman condensadores de ajuste de aire. Además de aire y plástico, estos condensadores pueden construirse usando un dieléctrico cerámico.

Electrónicamente variables

El grosor de la capa reductora de un diodo semiconductor polarizado de forma inversa con el voltaje DC aplicado a través del diodo. Cualquier diodo muestra este efecto (incluyendo uniones p/n) en transistores), pero los dispositivos vendidos específicamente como diodos de capacidad variable (también llamados varactores) están diseñados con una gran área de unión y un perfil de dopaje específicamente diseñado para maximizar la capacidad. Su uso está limitado a bajas amplitudes de señal para evitar obvias distorsiones mientras que la capacidad se vería afectada por el cambio en el voltaje de la señal, impidiendo su uso en las fases de entrada de los receptores de comunicaciones RF de alta calidad, donde añadirían niveles inaceptables de intermodulación. En frecuencias VHF y UHF, por ejemplo en radio FM o sintonizadores de televisión, el rango dinámico está limitado por el ruido en vez de por los grandes requisitos de manejo de señales, y los varactores se usan comúnmente en el recorrido de la señal.

Los varactores se usan para modular la frecuencia en osciladores y para hacer osciladores de alta frecuencia controlados por voltaje (VCOs), el componente del núcleo en sintetizadores de frecuencia PLL que son omnipresentes en los equipamientos de comunicaciones modernos. En un oscilador de radio frecuencia, un sistema de control electrónico industrial basa su cometido en ala inducción de cargas eléctricas para variar parámetros establecidos

varistor dependiente de la tensión 84

¿Qué es y como funciona?

Los varistores son resistencias cuya magnitud depende de la tensión aplicada. A medida que se aumenta la tensión entre sus extremos disminuye su capacidad resistiva. Se emplea para protege al circuito de picos de tensión producidos por ruido, fenómenos naturales… El diodo se suele emplear para estos cometidos pero el varistor también puede actuar en tensiones negativas

La caida de tensión del varistor viene modelada por la siguiente ecuación: V = C x Ib .

La forma de colocar un varistor es en paralelo al circuto que se va a proteger de forma que este fija la tensión que cae en el circuito. El resto será absorbido por una resistencia R:

Fuente: wordpress

Imagen de un varistor

Fuente: aliexpress

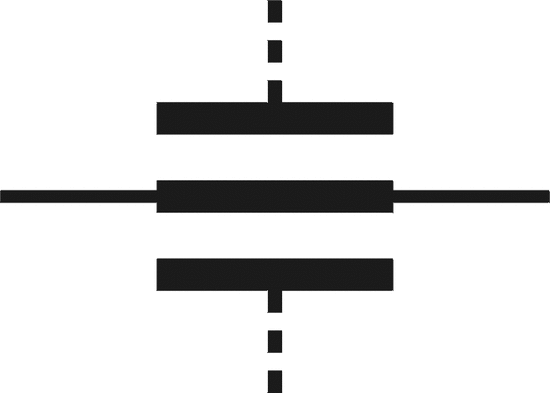

Condensador pasante 83

¿ Qué es y como funciona?

Terminal pasante que proporciona el valor deseado de capacidad entre el conductor y el chasis metálico o panel que atraviesa, y se utiliza principalmente para fines de desacoplo en los circuitos de ultra alta frecuencia.

    Fuente: Mediática de educamadrid

Condensadores variables agrupados 81

¿Qué es y como funciona?

Un condensador variable es un condensador cuya capacidad puede ser modificada intencionalmente de forma mecánica o electrónica. Son condensadores provistos de un mecanismo que tienen una capacidad ajustable entre diversos valores a elegir, o bien tienen una capacidad variable dentro de grandes límites. Los primeros se llaman trimmers y los segundos condensadores de sincronización, y son muy utilizados en receptores de radio, TV, etc, para igualar la impedancia en los sintonizadores de las antenas y fijar la frecuencia de resonancia para sintonizar la radio.

Símbolo

Fuente: Simbología electrónica

Imagen de un condensador variable

                 Fuente: amazon

Transistor Schottky 80

¿Que es y como funciona?

Un transistor Schottky es una combinación de un transistor y un diodo Schottky que evita que el transistor se sature al desviar la corriente de entrada excesiva. También se le llama un transistor de Schottky-clamp.

Símbolo del transistor schottky

Fuente: Wikipedia

Imagen de la conexión

Fuente: Wikiwand

Explicación detallada del transistor schottky

https://youtu.be/kej6121iqoc

101-102 Mosfet enriquecimiento 2 puertas 5 terminales

El MOSFET de empobrecimiento fue parte de la evolución hacia el MOSFET de enriquecimiento que es también llamado de acumulación. Sin el MOSFET de enriquecimiento no existirían los ordenadores.

El MOSFET de enriquecimiento se clasifica porque su conductividad mejora cuando la tensión de puerta es mayor que la tensión umbral. Los dispositivos de enriquecimiento están normalmente en corte cuando la tensión de puerta es cero.

Simbología MOSFET de enriquecimiento

2 puertas, 5 terminales.

99 Mosfet tipo empobrecimiento 4 terminales

La construcción básica de un mosfet de empobrecimiento canal n, consta de una placa base donde se construye el dispositivo que es de tipo p a partir de una base de silicio conocida como sustrato.

Imagen de un Mosfet.

La cerilla es para comparar tamaño.

Tienen un canal conductor en su estado de reposo, que se debe hacer desaparecer mediante la aplicación de la tensión eléctrica en la compuerta, lo cual ocasiona una disminución de la cantidad de portadores de carga y una disminución respectiva de la conductividad.

Simbología del Mosfet tipo

empobrecimiento 4 terminales

100 Mosfet empobrecimiento 2 puertas 5 terminales

La construcción básica de un mosfet de empobrecimiento canal n, consta de una placa base donde se construye el dispositivo que es de tipo p a partir de una base de silicio conocida como sustrato.

Imagen de un Mosfet.

Puedes comparar tamaños con la cerilla.

Tienen un canal conductor en su estado de reposo, que se debe hacer desaparecer mediante la aplicación de la tensión eléctrica en la compuerta, lo cual ocasiona una disminución de la cantidad de portadores de carga y una disminución respectiva de la conductividad.

Simbología mosfet tipo

empobrecimiento 2 puertas

5 terminales.

40,FOTODIODO

FOTODIODO

Funcionamiento: Diodo semiconductor en el cual los rayos luminosos a los que se encuentra sometido provocan variaciones de la corriente eléctrica.Al ser un diodo es muy importante tener en cuenta su polarización ya que en este tipo la corriente eléctrica fluye en sentido inverso, por lo que debemos polarizarlo de manera inversa. La mayoría vienen equipados con un lente que concentra la cantidad de luz que lo incide, por lo tanto su reacción a la iluminación es más evidente.

Imagen:

Simbolo:

39DIODO PIN

                                                               DIODO PIN


Funcionamiento: es una estructura de tres capas, siendo la intermedia semiconductor intrínseco, y las externas, una de tipo P y la otra tipo N (estructura P-I-N que da nombre al diodo)

Simbolo:

Imagen:

64-tiristor de conduccion inversa puerta canal n controlado por anodo

Tiristor de conducción inversa (RTC). Tiristor el cual cumple con las características de un tiristor común y puede considerarse como un tiristor con un diodo antiparalelo incorporado, es te se usa en la electrónica de potencia

En muchos circuitos pulsadores e inversores se conecta un diodo antiparalelo a través de un SCR, con la finalidad de permitir el flujo de corriente inversa debido a una carga inductiva y para mejorar el requisito de desactivación de un circuito de conmutación. El diodo fija el voltaje de bloqueo inverso del SCR a 1 ó 2 volt por debajo de las condiciones de régimen permanente. Sin embargo en condiciones transistorias el voltaje uede elevarse hasta 30 volt debido al voltaje inducido por la inductancia dispersa en el circuito dentro del dispositivo. Un RCT es un intercambio entre características del dispositivo y requisitos del circuito; puede considerarse como un tiristor con un diodo antiparalelo incorporado.

Un RCT se conoce también como tiristor asimétrico (ASCR). El mismo cuenta con tres pines ánodo, cátodo y puerta. El voltaje de bloqueo directo varia de 400 a 2000 volts y la especificación de corriente hasta 500A. El voltaje de bloque inverso es tipicamente de 30 a 40 Volts. Dada las características de relación entre la corriente directa a través de un tiristor y la corriente inversa del diodo, sus aplicaciones se limitan a diseños de circuitos específico
