64-tiristor de conduccion inversa puerta canal n controlado por anodo

Tiristor de conducción inversa (RTC). Tiristor el cual cumple con las características de un tiristor común y puede considerarse como un tiristor con un diodo antiparalelo incorporado, es te se usa en la electrónica de potencia

En muchos circuitos pulsadores e inversores se conecta un diodo antiparalelo a través de un SCR, con la finalidad de permitir el flujo de corriente inversa debido a una carga inductiva y para mejorar el requisito de desactivación de un circuito de conmutación. El diodo fija el voltaje de bloqueo inverso del SCR a 1 ó 2 volt por debajo de las condiciones de régimen permanente. Sin embargo en condiciones transistorias el voltaje uede elevarse hasta 30 volt debido al voltaje inducido por la inductancia dispersa en el circuito dentro del dispositivo. Un RCT es un intercambio entre características del dispositivo y requisitos del circuito; puede considerarse como un tiristor con un diodo antiparalelo incorporado.

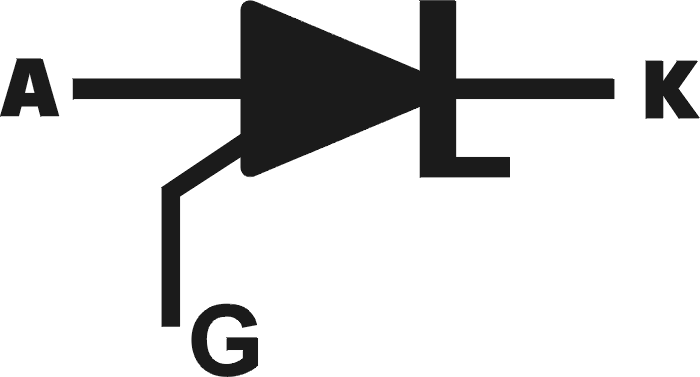

Un RCT se conoce también como tiristor asimétrico (ASCR). El mismo cuenta con tres pines ánodo, cátodo y puerta. El voltaje de bloqueo directo varia de 400 a 2000 volts y la especificación de corriente hasta 500A. El voltaje de bloque inverso es tipicamente de 30 a 40 Volts. Dada las características de relación entre la corriente directa a través de un tiristor y la corriente inversa del diodo, sus aplicaciones se limitan a diseños de circuitos específico
