66- tiristor de desconexión puerta canal N controlado por ánodo

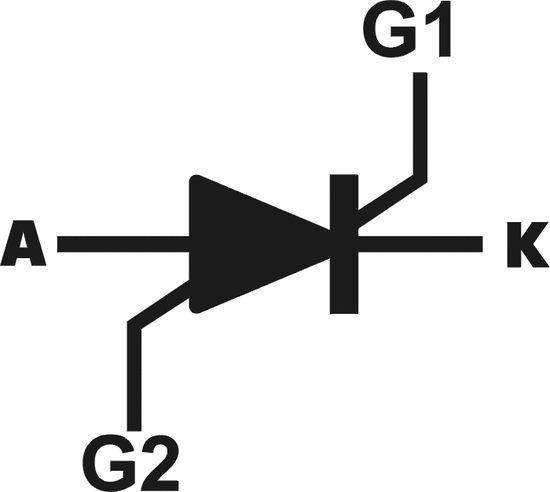

Símbolo de tiristor siguiente:

Fuente: Mediateca de EducaMadrid - Comunidad de Madrid

Así es como se ve un tiristor:

Fuente: RS Components

Descripción del funcionamiento:

Entre las mejoras más recientes que se le han hecho al tiristor está el apagado por compuerta(GTO). Un tiristor GTO es un SCR que puede apagarse por una pulsación suficientemente grande en su compuerta de entrada, aun si la corriente i D excede I H . Aunque los tiristores GTO se han venido usando desde 1960, solamente se volvieron prácticos para las aplicaciones de control de motores, al final de los años setenta. Estos dispositivos se han vuelto más y más comunes en las unidades de control de motores, puesto que ellos eliminaron la necesidad de componentes externos para apagar los SCR en circuitos de cct.


Ventajas de los GTO sobre los SCR:

• Eliminación de los componentes auxiliares en la conmutación forzada, que da como resultado una reducción en costo, peso y volumen.
• Eliminación del ruido acústico y electromagnético debido a la eliminación de bobinas de inducción en la conmutación.
• Desactivación más rápida, permitiendo frecuencias de conmutación más altas.
• Una eficiencia mejorada de los convertidores.
