106 Transistor JFET canal N

 TRANSISTOR

Su simbolo puede ser representado mediante dos formas que no representan ninguna diferencia y ambas son muy similares o incluso casi idénticas.

Subido desde "Símbolos eléctricos y electrónicos"

Los transistores se utilizan para regular la cantidad de corriente que pasa a través del circuito. Esta formado por tres pines mediante componentes Tipo N y Tipo P.

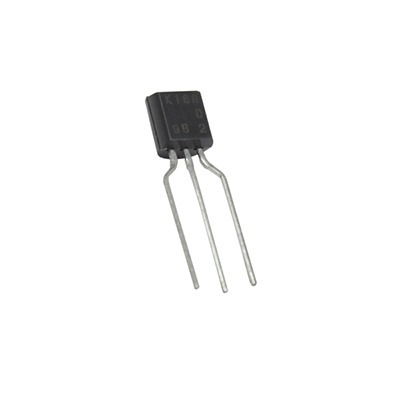

Forma de un tipo de transistor JFET canal N Subido la imagen desde "Mercado Libre Mexico"

Cada uno de los pines tiene una función diferente . La función del JFET de canal N es polarizar su diodo  hacia el lado negativo, a esto se le  llama tensión compuerta fuerte (VGS). Este proceso consigue que la región de acotamiento del diodo se controle mediante la tensión del VGS . Cuando VGS es =0 el canal N sera lo más ancho que pueda. Cuando VGS se hace negativa  el semiconductor se cierre.A esta tensión se le denomina VGsoff.

Subido desde "Mr Elberni"  La segunda imagen es el símbolo de  el mismo transistor con el canal N en  ves de P.


Para consultar más información de el transistor JFET canal N busque en  mrelbernitutoriales o en wikipedia.
